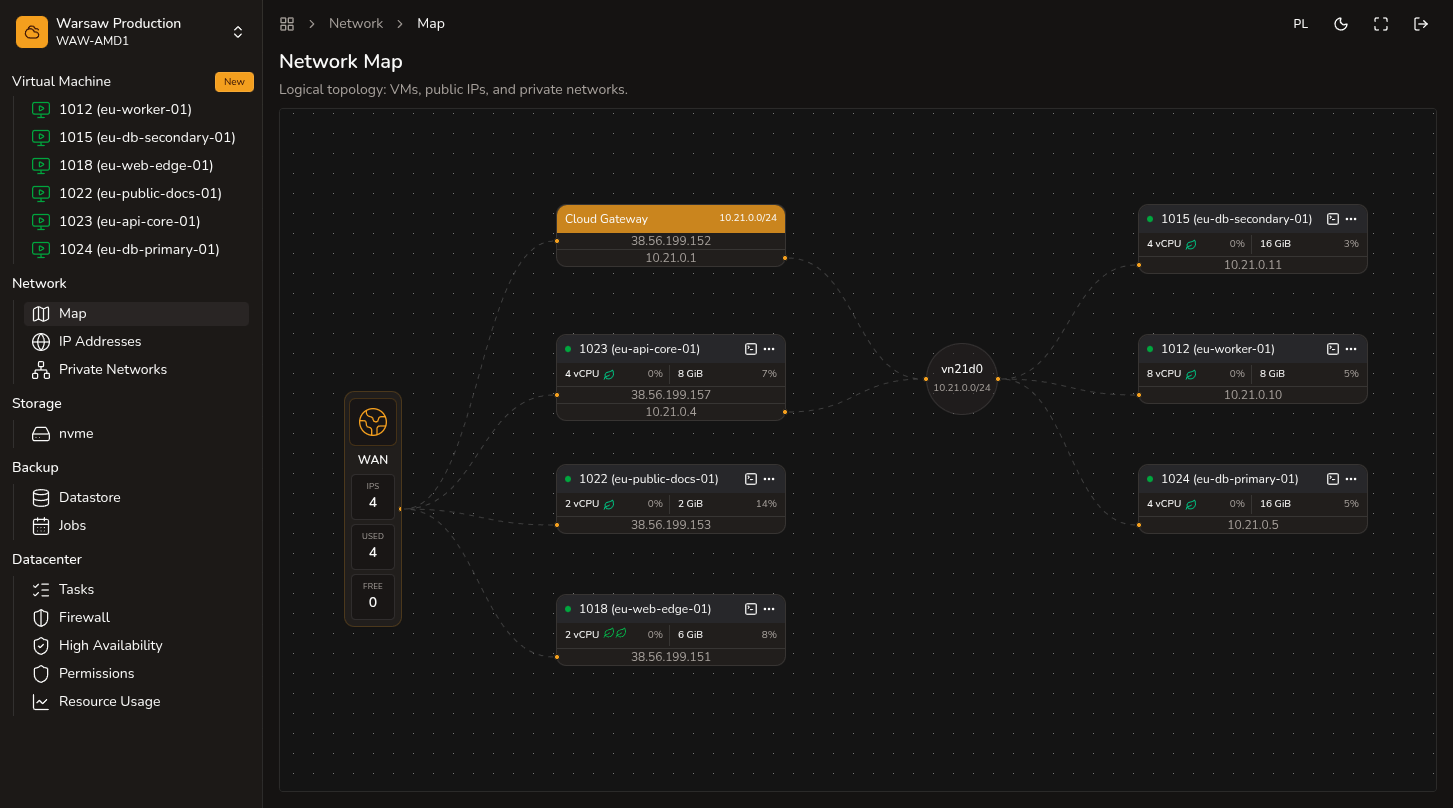

Mapa sieci

Logiczny podgląd topologii projektu: VM, publiczne IPv4, sieci prywatne i Cloud Gateway.

Przed rozpoczęciem

Otwórz Network → Map.
Po lewej sprawdź węzeł WAN — liczba publicznych IPv4 w projekcie (wszystkie, użyte, wolne).
Na kartach VM zobacz publiczne i prywatne adresy, status oraz vCPU/RAM z bieżącym obciążeniem. Kliknij nazwę VM, aby przejść do podsumowania.
Sieci prywatne są okręgami z vnet i CIDR; VM w LAN są połączone linią z siecią.
Cloud Gateway łączy WAN z siecią prywatną — kliknij nazwę gateway, aby otworzyć ustawienia tej sieci prywatnej.
Na karcie VM użyj ikony konsoli (Open Console in New Window) dla działającej VM albo menu ⋯ do akcji power.

To widok topologii, nie edycja sieci — adresy i interfejsy zmieniasz w VM → Resize, Network → IP Addresses albo w ustawieniach sieci prywatnej.
Animowane linie do VM oznaczają status running; linie Cloud Gateway są animowane zawsze — to nie jest pomiar ruchu sieciowego.
VM bez przypisanego IP widać osobno po prawej stronie mapy.
